應用方向：
高光譜成像技術憑借其強大的空間和光譜信息獲取能力，已成為植物產品地理來源識別與質量控制的前沿工具。根據研究，高光譜技術結合深度學習模型，可以實現枸杞的地理來源精準分類，準確率高達95.63%。通過特征波長提取，不僅顯著提高了分析效率，還增強了數據的科學解釋性。此外，高光譜與化學分析（如NMR）的結合，能夠進一步揭示樣品化學成分與光譜特征的關聯，為復雜樣品的快速、非破壞性檢測提供創新解決方案。
背景：
枸杞以其卓越的營養價值和顯著的藥用功效享譽全球，尤其是在抗氧化、抗炎、免疫調節和抗腫瘤等方面表現突出。這些特性與其地理來源密切相關，地理來源不僅決定了其化學成分和藥用效果，還顯著影響市場價值。因此，快速、準確地識別枸杞的地理來源對于質量控制和市場調節至關重要。傳統的地理來源識別方法主要依賴于物理化學特性或感官評價，但這些方法通常依賴專家經驗，缺乏客觀性和精確性。近年來，現代分析技術（如近紅外光譜、超高光譜成像（HSI）、核磁共振（NMR）和液相色譜-飛行時間質譜）在地理來源鑒定中顯示出強大優勢。其中，HSI提供了豐富的光譜和空間信息，NMR在成分識別與定量分析中表現突出。然而，這些方法單獨使用時存在一定局限性，如數據復雜性高、維度大，導致傳統機器學習模型難以有效處理。
為克服上述挑戰，深度學習技術被引入到分析過程。這些方法能夠從高維數據中自動提取特征，能夠有效利用光譜與空間特征，從而顯著提升地理來源的分類精度。同時，SHAP解釋模型的引入解決了深度學習的“黑箱”問題，增強了結果的可解釋性。因此，該研究通過將HSI和NMR技術與深度學習技術相結合，用于識別枸杞的地理來源。具體目標包括：(i) 通過將HSI數據與SHAP方法相結合，改進ResNet-34模型，實現枸杞地理來源的判定；(ii) 利用NMR技術識別枸杞的地理來源及其特定地理標記（GI）；(iii) 建立枸杞地理標記物與HSI數據中提取的特征波長之間的關聯。
實驗設計
1.1材料與方法
（1）樣品制備
干燥后的枸杞樣品由中國寧夏農業產品質量標準與檢測技術研究所下屬的農業產品質量監測中心提供。所有枸杞樣品均采自四個主要產區的當?shù)剞r(nóng)場，包括寧夏同心縣（TX）和寧夏中寧縣（ZN，品種分別為ZN1和ZN2）、青海諾木洪（NMH）以及青海德令哈（DLH）。
寧夏地區的枸杞樣品于2022年6月下旬至7月上旬采收，青海地區的樣品則于2022年9月完成采收。不同產地和品種的枸杞均采用人工手工采摘的方式，從每棵枸杞樹的東、南、西、北四個方向分別采摘，以保證采樣的全面性。為確保數據分析的一致性并減少潛在偏差，每個產地的樣品經過嚴格篩選，盡量保持大小均勻。采摘完成后，枸杞在自然條件下日曬干燥數日。最終共獲得525份樣品（每個產地n=105）。樣品的兩面分別標記為A面和B面，其RGB圖像如圖1所示。隨后，所有樣品均迅速冷凍保存于-80°C環境中，以保持其生化和物理特性。

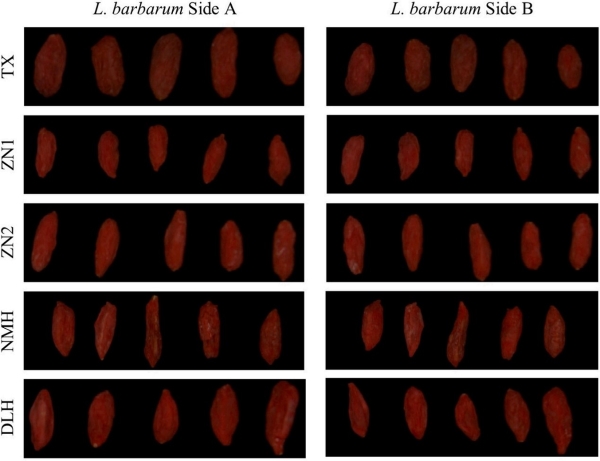

圖1. 不同地理和品種產地的代表性枸杞樣品的RGB圖像
（2）HSI和1H核磁共振（NMR）采集和數據預處理
HSI數據采集及光譜預處理：HSI數據在可見光-近紅外（VNIR）高光譜成像系統（GaiaField-V10E，江蘇雙利合譜科技有限公司，江蘇無錫，中國）上獲取。該系統由高光譜成像儀（GaiaField-V10E）、透鏡（HSIA-OL23）、光源（HSIA-LS-T-200 W）、標準漫射參考板（HSIA-CT-400×400，雙利合譜，中國）和安裝有SpecView軟件的計算機組成。將枸杞樣品放置在離透鏡35 cm的工作臺上。分別采集枸杞兩側的HSI數據，記為A面和B面。然后對枸杞的高光譜數據進行黑白校正。為了減少光譜外圍噪聲波動的影響，校正后的高光譜圖像中初始6個波長被消除。隨后，對枸杞高光譜數據進行了準確的分割處理。每個枸杞被指定為一個獨特的興趣區域，以方便深入分析。
1H NMR采集及光譜預處理：在完成所有枸杞樣品的HSI數據采集后，從每個地理產地和品種中隨機挑選30個枸杞樣品，迅速在液氮中冷凍，并使用研缽和研杵將其研磨成細粉。每個樣品中取100 mg的粉末，溶解于甲醇-氯仿-水的混合溶劑中，體積比為4:4:6?；旌弦和ㄟ^渦旋混合1分鐘以確保充分混勻，然后在冰浴中冷卻15分鐘以促進相分離。冷卻后，溶液在4°C條件下離心10分鐘。小心將上清液轉移至5 mL的Eppendorf管中，并使用樣品濃縮器蒸發30分鐘后，進行24小時的冷凍干燥，以去除殘留的甲醇和水。干燥殘渣用600μL的氘化磷酸鹽緩沖液（100 mM，pH = 5.7）重新溶解，該緩沖液中含有0.05%的TSP（鈉鹽3-（三甲基硅基）丙酸-2,2,3,3-d4）?；旌弦涸贉u旋混合5分鐘后，在10,000 g × 4 °C條件下離心10分鐘。最后，將550 μL的上清液轉移至5 mm NMR管中，用于采集1H NMR光譜數據。
所有枸杞樣品的1H NMR光譜均使用850 MHz的Bruker AVANCE III核磁共振波譜儀（Bruker公司，德國卡爾斯魯厄）采集，配備CPTCI探頭，工作頻率為850.32 MHz。1H NMR光譜通過ZGPR脈沖序列采集，參數設定如下：溫度為298 K，譜寬為14 KHz，數據點數為32 K，弛豫延遲為4.0秒，采集時間為1.9秒，共64次掃描。
所有枸杞樣品的1H NMR光譜數據均通過MestReNova軟件（V14.0.0，Mestrelab Research，西班牙）進行預處理。處理步驟包括傅里葉變換、相位和基線校正，以及利用TSP的單峰信號（δ0）對光譜進行對齊。在δ0-10范圍內，將光譜分割為寬度為0.002 ppm的區間，并移除殘留甲醇峰（δ3.35-3.37）和水峰（δ4.75-4.90）的干擾信號。對TSP峰（δ0）進行歸一化處理，使其峰強值為9，便于后續的定量分析。最終，將積分?jǐn)?shù)據導入SIMCA 14.1軟件進行全面的多變量統計分析。
（3）枸杞的地理來源鑒定
傳統機器學習：采用邏輯回歸（LR）和采用基于徑向基函數核函數的非線性支持向量機（SVM）進行枸杞產地的識別。為了優化SVM模型的性能，使用網格搜索方法調整懲罰因子（C）和核參數（γ）。具體來說，懲罰因子C從20.1變化到250，核參數γ從2 - 15調整到2 - 10。
改進的ResNet-34：與傳統機器學習算法相比，深度學習模型在分類任務中表現出更高的準確性，這主要?dú)w因于其能夠自動從高維數據中提取更全面的特征。這種優勢在高精度地理來源識別中得到了驗證。如今，ResNet被廣泛應用于各種分類任務?？紤]到HSI數據的復雜性和高維性，以及模型的性能要求，本研究選擇了一種改進版的ResNet-34架構。

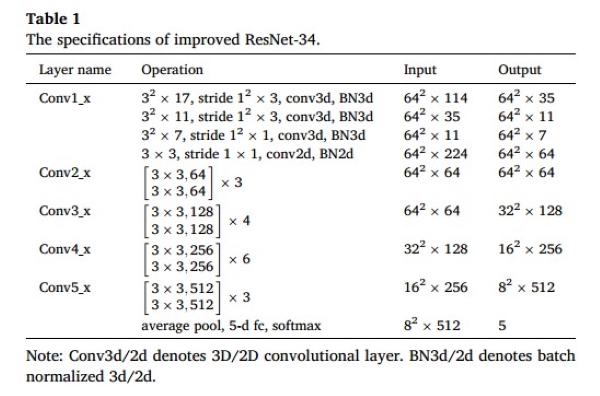

表1展示了改進版ResNet-34的架構，說明其由五個模塊組成，每個模塊包含36個卷積層，最終連接至一個全連接層。與原始ResNet相比，最顯著的區別在于初始卷積層Conv1_x的修改。傳統的2D卷積層被替換為3D卷積層，以更好地適應枸杞HSI數據的復雜性。Conv1_x層包含三個3D卷積子層和一個2D卷積子層，各自配備不同尺寸的卷積核：3 × 3 × 17、3 × 3 × 11、3 × 3 × 7（3D卷積）和3 × 3（2D卷積）。每次卷積操作均應用修正線性單元（ReLU）激活函數。這一架構調整的動機是利用HSI數據中固有的多波段圖像特性，這不僅提供了豐富的空間和光譜信息，也顯著增加了數據的復雜性和體量。整個枸杞HSI數據集（包括A面和B面）隨機分為訓練集（占70%）和測試集（占30%）。訓練集用于優化改進版ResNet-34模型的參數，測試集則用于評估模型的預測性能。在本研究中，學習率、批量大小、訓練周期數、損失函數和優化器分別設置為0.001、16、200、交叉熵?fù)p失和Adam。這些參數的選擇旨在有效處理具有64 × 64像素空間維度和114個光譜波段的圖像。
特征波長提?。?/b>雖然HSI提供了豐富的光譜和空間信息，但其高維性和共線性以及冗余性對計算效率和模型魯棒性構成了重大挑戰。此外，深度學習模型的“黑箱”性質（其特征是缺乏固有的可解釋性）進一步使其應用復雜化。為了解決這些問題，有必要對預處理后的光譜進行特征提取，以盡量減少非相關變量的影響，消除冗余信息，從而提高模型的計算效率和性能。
利用SHAP技術對模型輸出進行解析，提取了400 - 1040 nm光譜范圍內的特征波長。計算SHAP值，得到各光譜波段各數據點的貢獻分?jǐn)?shù)，這些SHAP值代表各光譜波段對模型的重要程度。該方法不僅揭示了HSI數據中每個光譜波段對全球范圍內預測結果的重要性，而且還描繪了其在每個HSI區域內的影響。在本研究中，迭代選取貢獻率最高的5%以內的光譜波段圖像作為模型的訓練數據，每一步遞增5%，直到模型的預測精度接近于原始模型。
（4）統計分析
所有NMR積分?jǐn)?shù)據隨后通過SIMCA 14.1軟件進行多變量統計分析。在此之前，數據進行了單位方差縮放，以突出微量成分的差異。使用偏最小二乘判別分析（PLS-DA）來揭示不同產地之間的組成差異，隨后應用正交偏最小二乘判別分析（OPLS-DA）以識別枸杞的地理或品種標志物。PLS-DA和OPLS-DA模型的性能通過模型參數R2X、R2Y和Q2進行評估。此外，為了檢測潛在的過擬合，模型進行了200次置換檢驗。
枸杞中各成分的定量通過比較每種成分特征峰的積分與內標物（TSP）的積分實現，濃度以平均值 ± 標準偏差（SD）表示，基于三次重復實驗獲得。在本研究中，構建了一個四維火山圖以展示倍數變化、p值、絕對相關系數（r）和投影變量重要性（VIP）。枸杞的地理標志（GI）標志物基于以下嚴格標準進行識別：倍數變化不在0.8–1.2范圍內，p < 0.05，|r| > 0.90，且VIP值位于前5%。
為了分析同一枸杞樣品中NMR數據與HSI數據之間的相關性，計算了它們的Pearson相關系數。此外，使用精度評估了LR、SVM和改進的ResNet-34模型在識別枸杞地理起源方面的性能。
1.2.結果與討論
（1）基于HSI數據的枸杞產地識別
圖2顯示了不同地理產地的枸杞樣品A面和B面的平均反射率。不同產地的枸杞樣品中相似的光譜趨勢表明相似的化學成分，而光譜強度的差異表明不同成分的濃度不同。同時，圖2a和b顯示了枸杞樣品的A面和B面光譜差異很小，這一發現意味著從單側采集HSI數據是一種可行的方法，因為盡管樣本兩側的外部和內部特征存在潛在變化，但它不會引入重大誤差。在400 - 560nm的可見光光譜中，枸杞樣品的光譜反射率明顯較低，曲線重疊，這可能是由于枸杞的紅色表面在該波長范圍內反射的光較少。相反，在560 - 850nm波長范圍內，枸杞表面的反射率逐漸增加，光譜曲線呈現出微小的差異。雖然不同產地的枸杞樣品的反射率曲線開始出現差異，但差異仍然很小。枸杞在922 nm和985 nm處有小谷，在963 nm處有小峰，這些特征表明了O-H拉伸的第二和第一泛音。

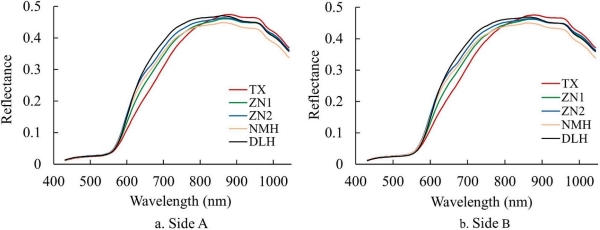

圖2.來自不同地理和品種產地的枸杞樣品的A面和B面平均反射光譜

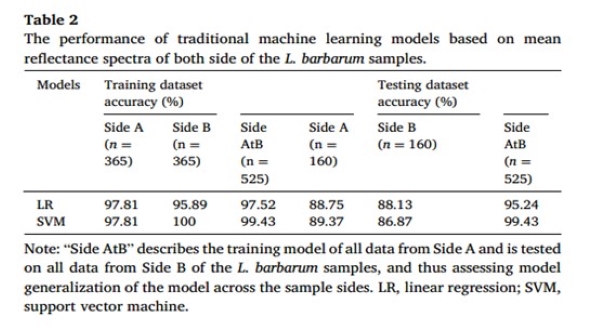

盡管不同地理來源或品種的枸杞在光譜上存在差異，但不能通過視覺比較來有效區分。此外，相似的顏色和形狀增加了視覺區分的難度。因此，選擇合適的分類策略對其進行準確分類就變得至關重要。為了獲得更好的分類結果，本研究采用了機器學習技術。表2顯示了線性（LR）和非線性（SVM）模型對枸杞地理來源識別的分類結果。在A側和B側的測試數據集上，LR和SVM模型對枸杞產地的分類準確率均未超過90%，但當使用一側數據訓練的模型對枸杞產地進行識別時，LR模型和SVM模型的預測準確率分別達到95.24%和99.43%?？傮w結果表明，機器學習結合HSI技術有效地識別了枸杞的起源。此外，通過從枸杞的任何一側收集HSI數據，可以實現可靠的地理來源追溯。
考慮到LR和SVM模型的分類準確率不足90%，引入深度學習對高維HSI數據進行進一步分析。正如之前的研究所指出的那樣，深度學習模型需要大量的訓練數據集。因此，我們將來自枸杞兩側的HSI數據納入了包含730個樣本的訓練數據集和包含320個樣本的測試數據集。為了避免同一枸杞樣品的A面或B面被分配至不同的數據集（從而影響驗證結果的完整性），同一樣品的兩面被策略性地分配至相同數據集?；赗GB圖像和全光譜HSI數據構建的ResNet-34與改進版ResNet-34模型的混淆矩陣分別展示于圖3a和b及圖3c和d中。矩陣對角線上的值表示正確分類的樣本數和真實陽性率，而非對角線上的值則對應誤分類樣本數和假陰性率。值得注意的是，當以HSI數據為輸入時，改進版ResNet-34模型在所有產地（TX、NMH、DLH、ZN1和ZN2）中實現了95.63%的最高分類準確率。這一結果較傳統機器學習方法（LR和SVM）提高了6.26%。這一性能提升歸因于HSI數據提供的豐富空間和光譜信息。改進版ResNet-34模型中3D和2D卷積層的結合，能夠有效利用光譜和空間特征圖，從而最大化模型的預測準確性。

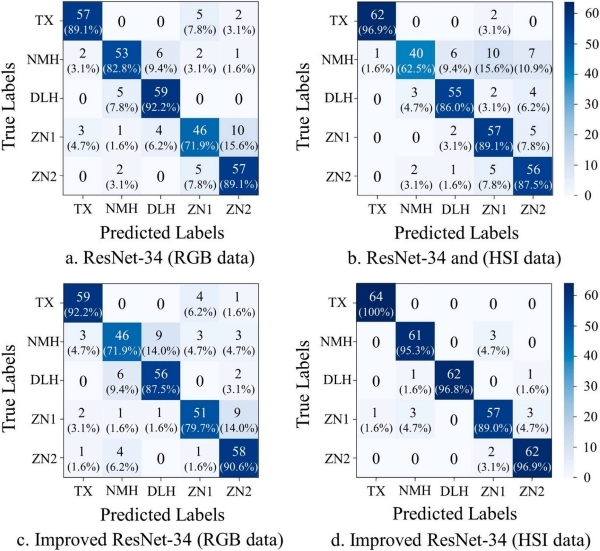

圖3.在測試數據集上使用ResNet-34模型（a和b）和改進的ResNet-34模型（c和d）對五種枸杞樣品進行地理來源識別的混淆矩陣
總的來說，改進的ResNet-34模型在基于起源的五種不同類型的枸杞分類中顯示出較高的準確性。然而，通過3D卷積運算利用全譜HSI數據增加了計算需求和復雜性。此外，深度學習模型固有的“黑箱”特征在可解釋性方面提出了挑戰。為了減少信息冗余并提高模型的可解釋性，我們使用SHAP來識別HSI數據中對地理起源識別貢獻最大的光譜帶區域。SHAP值代表了每個光譜波段對模型預測能力的貢獻。對枸杞地理來源分類有重要貢獻的光譜波段主要從633 nm延伸到1040 nm。隨著光譜波段的增加，該模型對枸杞地理來源的識別精度逐漸提高（圖4）。實際上，在保留35%的光譜波段（n = 39）的情況下，該模型的分類精度仍然保持在95.63%的高水平，與全光譜HSI數據的分類精度相當。光譜波段的減少也導致運行時間減少29.9%。該方法不僅有效地提高了處理速度，而且提高了產地識別的效率，在準確性和計算效率之間取得了平衡。

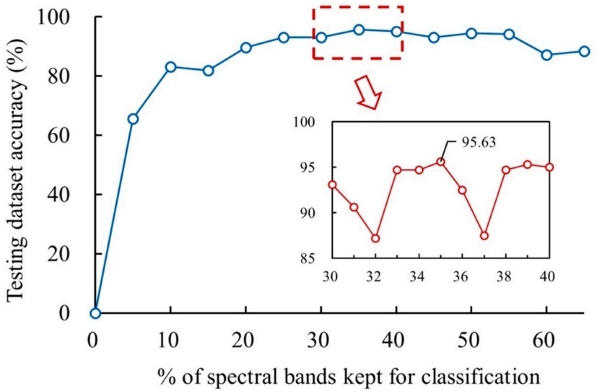

圖4.利用改進的ResNet-34對不同波段子集的枸杞產地識別數據集精度進行測試
（2）枸杞的地理來源及標記物的NMR鑒定
枸杞樣品的一維1H NMR提供了詳細的光譜分布，通過分析峰強度和化學位移來辨別成分組成和濃度的差異，有助于識別地理來源。在δ0.8 ~ δ3.5的高場區，主要與氨基酸和有機酸有關，但差異不大。但在丙氨酸（δ1.48）和一種未知成分（δ1.51）濃度上存在顯著差異，其中寧夏枸杞（TX、ZN1和ZN2）含量顯著高于青海枸杞（NMH和DLH）。δ3.5 ~ δ5.5的中低場區以各種糖類為主，δ6.0 ~ δ10.0的低場區以芳香族化合物為主。通過比較化學位移和耦合常數與數據庫中的條目，包括FooDB和HMDB，以及與先前報告的相關性，從枸杞的核磁共振光譜中確定了62個組分。
對枸杞的化學成分分析顯示其含有豐富的氨基酸、有機酸、糖類、核苷和其他生物活性化合物。枸杞的氨基酸和有機酸含量特別豐富，十幾種氨基酸和五種有機酸的濃度在0.1至1mg /g之間。這些成分可能提供各種健康益處，例如產生免疫刺激作用，增強抗氧化能力，并保持健康的代謝率。具體而言，異亮氨酸是一種支鏈氨基酸，已被證明可以通過影響器官、細胞和反應性物質來增強免疫系統，并可能上調宿主防御肽（如β-防御素）的表達，這對先天免疫和適應性免疫至關重要。甜菜堿是枸杞的一種獨特標記物，已被證明可以通過增強抗氧化活性和減少炎癥介質來減輕四氯化碳（CCl4）誘導的肝損傷。有機酸，包括羥基丁酸、乙酸、蘋果酸和檸檬酸，對枸杞的感官特性（如味道、風味和顏色）有重要影響。枸杞是一種久負盛名的中草藥和滋補食品，其主要成分是枸杞多糖，尤其是枸杞多糖是枸杞中最有價值的功能成分之一。最近的研究表明，LBP具有一系列的生物活性，包括眼神經保護、抗衰老特性、抗氧化作用和免疫調節作用。在本研究中，LBP由半乳糖、鼠李糖、α-木糖、β-木糖、α-葡萄糖和β-葡萄糖組成，其濃度差異很大，在不同地理產地的濃度范圍為0.19 ~ 103.95 mg/g。此外，盡管咖啡酸、肉桂酸和維生素B6等芳香化合物的濃度很低（含量超過0.1 mg/g），但它們對人體健康起著至關重要的作用，包括抗氧化和抗菌特性，以及減少焦慮和增強視覺功能。雖然不同產地的枸杞在成分上存在顯著差異，但不能僅僅通過目測比較來確定其地理來源。因此，采用多元統計分析來確定每個起源的獨特GI標記。
圖5展示了基于枸杞NMR數據的OPLS-DA得分圖和對應的火山圖 ，分別針對不同產地的枸杞樣品進行成對比較，并附上模型參數，包括R²X、R²Y和Q²值。圖5a展示了不同中國省份枸杞樣品的比較分析。其中，OPLS-DA得分圖（圖5a左圖）顯示寧夏和青海樣品沿預測成分（橫軸）呈現顯著分離。模型的高擬合度（R²Y = 0.871）和預測能力（Q² = 0.833）表明該模型在區分地理來源方面的有效性。火山圖（圖5a右圖）用于探索寧夏和青海枸杞的地理標記物（GI標記）。根據“材料與方法”部分中詳細描述的篩選標準，地理標記物被篩選出來（見圖5a右圖）。結果表明，青海枸杞的谷氨酸（Glu）、蘋果酸（MA）和脯氨酸（Pro）含量分別是寧夏樣品的1.96倍、1.91倍和1.68倍。而寧夏枸杞則以二羥基丙酮（DHA）含量顯著較高，其水平是青海枸杞的2.7倍。
其中，谷氨酸（Glu）以其多方面的生理作用而被廣泛認可，包括抗氧化、應對脅迫以及作為內源性抗癌劑的作用，其衍生物在癌癥治療中的潛力也備受關注。脯氨酸（Pro）不僅是蛋白質的重要組成部分，還顯著參與細胞對滲透壓和脫水脅迫的響應。此外，脯氨酸是枸杞中最豐富的游離氨基酸，既作為滲透調節劑，也作為抗氧化劑發揮作用。青海枸杞中顯著較高的谷氨酸和脯氨酸濃度將增強其抗氧化和滲透調節功能

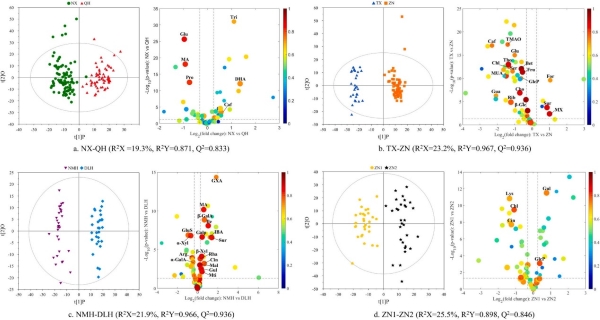

圖5. 基于枸杞NMR數據的OPLS-DA評分圖（左圖）和相應的火山圖（右圖）
圖5b和圖5c分別展示了寧夏和青海省內不同縣域枸杞樣品的比較分析。OPLS-DA得分圖（圖5b和圖5c左圖）顯示TX和ZN以及NMH和DLH樣品在預測成分（橫軸）上呈現出顯著分離。模型參數表明區分地理來源的有效性：TX與ZN的R²Y = 0.967，Q²= 0.936，NMH與DLH的R²Y = 0.966，Q²= 0.936，進一步驗證了模型的預測能力和可靠性?；鹕綀D（圖5b右圖）及統計數據揭示，ZN枸杞中包括1-甲基尿酸、膽堿、甜菜堿、咖啡酸、谷氨酸（Glu）、鳥苷、核糖內酯、蘇糖醇和絲氨酸在內的多種營養成分濃度顯著高于TX樣品，而蔗糖、甲酸和3-甲基黃嘌呤在ZN樣品中的濃度顯著低于TX。豐富的營養成分及獨特的香氣賦予ZN枸杞更強的抗氧化活性、減少炎癥介質及神經保護作用，這在以往研究中也得到了驗證。NMH與DLH樣品的火山圖（圖5c右圖）分析發現了17種顯著差異的成分，包括乙醛酸、蘋果酸、α/β-半乳糖醛酸、異亮氨酸、1-磷酸半乳糖、異丁酸、蔗糖、α/β-木糖、鼠李糖、肉桂酸、麥芽糖、古羅糖酸內酯、麥芽三糖、精氨酸和氨基葡萄糖6-硫酸酯。其中，有13種成分在NMH枸杞中的濃度顯著高于DLH樣品。尤其是乙醛酸、異亮氨酸和異丁酸在NMH樣品中的濃度分別是DLH樣品的4.0倍、2.09倍和2.64倍。研究表明，異亮氨酸在調節先天免疫和適應性免疫中起重要作用。異丁酸作為一種短鏈脂肪酸，由異亮氨酸等支鏈氨基酸發酵產生，已被證明可緩解DSS誘導的慢性結腸炎。這種作用主要?dú)w因于其增強腸道屏障功能的能力，從而突顯NMH枸杞在胃腸健康領域的潛在治療優勢。
寧夏中寧縣因其獨特的地理和氣候條件，為枸杞的高品質種植提供了得天獨厚的自然環境。然而，不同品種的枸杞在化學和營養成分上存在差異。OPLS-DA模型清晰地將ZN1與ZN2沿橫軸分離（圖5d左圖），并表現出穩健的模型參數（R²Y = 0.898，Q²= 0.846）。通過四項篩選標準，火山圖（圖5d右圖）中鑒定出5種顯著差異成分。葡萄糖胺6-磷酸和古羅糖酸內酯在ZN1中的濃度高于ZN2，而賴氨酸、綠原酸和肉桂酸則表現出相反趨勢。其中，葡萄糖胺6-磷酸作為葡萄糖胺的衍生物，在針對中度至重度膝骨關節炎患者的臨床試驗中，被證明能夠顯著緩解疼痛并改善功能活動。賴氨酸是人體必需氨基酸，無法由人體自身合成，具有廣泛的健康益處，包括促進正常生長、幫助肉堿生成以及減輕焦慮。此外，賴氨酸在癌癥治療中的潛力也備受關注。研究表明，賴氨酸的代謝影響組蛋白短鏈化，這是一種表觀遺傳修飾，從而調控癌癥免疫。
（3）地理標志與HSI特征波長相關性分析
HSI和NMR都證明了在確定枸杞的地理起源方面的有效性。NMR，特別是與多元統計分析相結合，成為識別GI標記物的有力工具。它提供了可以用來區分不同來源的化學信息的深度。然而，盡管在HSI中通常采用特征波段選擇的做法，但這些特征波長與樣品中特定成分之間的相關性通常仍未被探索。這一差距可能會限制HSI數據在潛在化學變化方面的可解釋性。此外，雖然NMR提供了豐富的生化見解，但它面臨著挑戰，例如食品基質樣品制備的復雜性，以及相關成本可能令人望而卻步。這些因素可能會阻礙快速、無損、高通量分析的實施，而這對于高效、可擴展的枸杞原產地溯源過程至關重要。為了解決這些限制，開發結合這兩種技術的優點，同時盡量減少各自缺點的策略是至關重要的。該綜合方法為枸杞產地鑒定提供了一種更全面、更有效的方法。
通過HSI-NMR Pearson相關分析，成功地揭示了枸杞特征波長與GI標記之間的相關性（圖6）。不同產地枸杞的GI標記在單個光譜波段上表現出顯著的相關性，p值<0.001，Pearson相關系數（R）在自由度為150時超過0.264。在633 ~ 768 nm范圍內，大部分物質與枸杞的紅色光譜具有明顯的相關性，這與枸杞的天然紅色相一致。對于不同省份的枸杞，以633.6 nm、665.6 nm和980 nm為中心的HSI波段與GI標記物呈極顯著相關（p < 0.001）。其中，633.6 nm的HSI波段與脯氨酸（δ1.98）、蘋果酸（δ2.37）和咖啡酸（δ7.33）密切相關。665.6 nm處與谷氨酸（δ2.08）密切相關，980 nm處與二羥丙酮（δ4.44）和葫蘆巴堿（δ9.13）相關。研究表明，以643 nm為中心的波段與氨基酸的第三和第四泛音區域有關，包括脯氨酸和谷氨酸。此外，976 nm至987 nm的波長范圍對應于油營養物中C-H（CH/CH2/CH3）鍵的第三泛音區域和O-H鍵的第三泛音區域。隨后，利用663.6 nm、665.6 nm和980 nm三個最顯著相關波段的圖像，利用改進的ResNet-34建立了枸杞起源分類模型。僅使用三個波長的光譜圖像來區分寧夏和青海枸杞樣品的準確率達到95%。在不同縣域的枸杞 GI標記物（TX-ZN和NMH-DLH）中，特定生物標記物與HSI波段之間存在顯著正相關（p值<0.001）。異亮氨酸（δ0.96）、精氨酸（δ1.68）、蘋果酸、膽堿（δ3.21）、1-甲基尿酸（δ3.33）、絲氨酸（δ3.96）、果糖（δ4.12）、綠原酸（δ7.19）和咖啡酸作為GI標記與以633.6 nm為中心的HSI波段相連。谷氨酸（665.6 nm）、蘇糖醇（δ3.64）、硫酸氨基葡萄糖（δ4.91）和α-木糖（δ5.19）均與980 nm處的譜帶相對應。對于不同品種的枸杞（ZN1 ~ ZN2），賴氨酸和綠原酸在633.6 nm處與HSI波段呈顯著相關（p值<0.001）。古洛內酯（δ4.73）和葡萄糖胺6磷酸（δ5.45）在801 nm和719.3 nm處與HSI波段的相關性較弱（p < 0.05）。ZN1和ZN2品種的鑒定準確率較低，為93.75%，主要是由于其種植地點較近。當比較全光譜HSI數據和SHAP提取的特征波長時，使用與GI標記物高度相關的光譜圖像，運行時執行時間分別顯著降低46.26%和33.99%。這表明有針對性的光譜圖像分析方法可以在不影響精度的情況下提高效率。

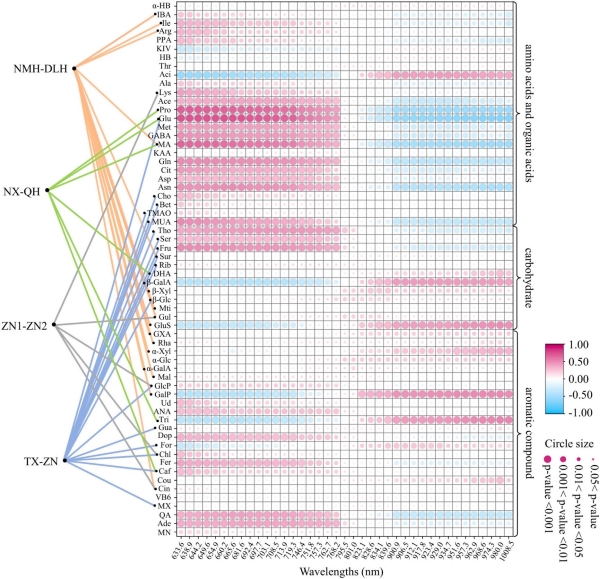

圖6.枸杞地理標志標記的HSI-NMR Pearson系數相關圖
本研究結果表明，GI標記物與HSI特征波長的相關性有效地闡明了光譜波段與枸杞化學成分之間的聯系。這種相關性不僅增強了我們對枸杞光譜特征的理解，而且強調了開發便攜式多光譜設備的潛力。該裝置可提供一種無創、低成本、高通量的地理來源鑒定方法。
結論
本研究提出了一種將HSI和NMR技術與深度學習相結合，用于準確識別枸杞的地理來源及其GI的新方法。改進的ResNet-34模型通過整合3D和2D卷積層，在利用HSI數據進行產地識別中實現了95.63%的分類準確率。此外，采用SHAP方法選擇特征波長，與使用全光譜HSI數據的分類準確率相當，但運行時間縮短了29.9%。研究還表明，基于枸杞不同側面數據訓練的模型具有魯棒性，且模型性能未受到顯著影響。通過NMR分析，研究識別并定量分析了62種成分，并通過多變量統計分析確定了各地理來源的GI標記。通過皮爾遜相關系數評估GI標記與HSI特征波長的相關性，增強了HSI數據的可解釋性，從而獲得了更準確且有意義的科學洞察。相比SHAP模型，本研究的方法進一步將運行時間縮短了33.99%。這些研究結果對于開發便攜式多光譜設備具有重要意義，可提供一種快速、準確且經濟高效的解決方案，用于枸杞產地的識別，從而促進植物產業中的質量控制和溯源管理。
推薦產品
作者簡介
通訊作者：馮江華，廈門大學電子科學與技術學院，博導
參考文獻
論文引用自一區文章：Chengcheng He , Xin Shi , Haifeng Lin , Quanquan Li , Feng Xia, Guiping Shen,Jianghua Feng , The combination of HSI and NMR techniques with deep learning for identification of geographical origin and GI markers of Lycium barbarum L. (2024) Food Chemistry 461.140903
