背景

水稻作為全球主要糧食作物之一，在養活世界人口方面具有重要地位。然而，隨著人口增長和耕地資源減少，提升水稻單位面積產量成為解決糧食安全的重要途徑。在傳統水稻育種過程中，高產品種的篩選依賴人工測量產量和生物量，但這種方法耗時費力、效率低且難以大范圍應用。此外，受氣候變化和環境因素影響，產量差異顯著，增加了高產品種篩選的復雜性。

近年來，隨著無人機（UAV）和高光譜成像技術的發展，農業高通量表型檢測成為可能。高光譜成像可以同時獲取作物的光譜和空間信息，實現對生長狀態、養分水平及倒伏等性狀的無損監測和精準評估。然而，單一基于植被指數或傳統統計模型的方法在動態環境下穩定性差，無法滿足育種過程中對高精度、快速分類的需求。

作者信息：

蘇軍，福建農林大學蛋白組學研究中心，博士生導師

期刊來源：Plant Phenomics

研究內容

該研究結合無人機高光譜影像和倒伏特征，利用XGBoost機器學習算法，構建水稻產量分類模型。旨在開發一種低成本、高通量、非破壞性的方法，實現大范圍高產水稻品種的快速篩選，提升水稻育種效率，并為精準農業和農業智能化提供新的技術手段。

實驗設計

本研究在江蘇省南京市農業試驗基地開展，選取多個水稻品種作為研究對象，數據采集時間為水稻灌漿中后期。使用大疆M600 Pro六旋翼無人機作為飛行平臺，搭載江蘇雙利合譜科技有限公司生產的176波段高光譜相機（GaiaSky-Vis&Nir）（圖1(a)，a-1）。在測量前，需在直射陽光下校準曝光時間。采集一張白板和兩張黑背景圖像。拍攝白板圖像時，將漫反射標準板垂直于鏡頭前方放置（圖1(a)，a-2）。兩張黑背景圖像（圖1(a)，a-3和a-4）按照制造商規范拍攝，分別使用鏡頭蓋關閉并采用常規或增加曝光時間的方式獲取。高光譜相機的白板和黑背景曝光時間分別為0.9秒和1.0秒。為進行輻射校準，將反射率分別為20%、40%和60%的參考面板放置在田間，并在圖像處理中作為標準使用（圖1(b)）。該高光譜相機的分辨率為960×1057像素，在90米飛行高度下可提供4.5厘米的空間分辨率（圖2(c)）。高光譜相機為線傳感器，波長范圍為400至1000 nm，光譜分辨率（半高寬）為3.5 nm，每張圖像的曝光時間為7秒。水稻的光譜曲線與周圍土壤的光譜曲線存在顯著差異（圖1(d)）。

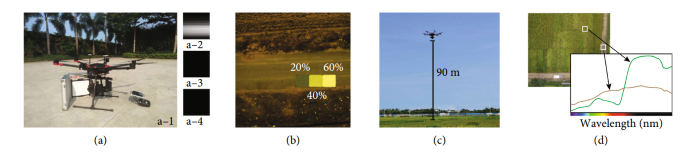

圖1：高光譜相機校準與圖像采集。(a) 在陽光下使用標準白板校準曝光時間（a-1），包括拍攝白板圖像（a-2）、暗背景圖像（a-3）以及增加曝光時間后的暗背景圖像（a-4）。(b) 反射率分別為20%、40%和60%的參考反射面板。(c) 圖像采集時無人機飛行高度為90米。(d) 示例樣本區域及其對應的水稻和土壤光譜曲線

研究方法

采集得到的高光譜影像首先進行了黑白板校正、輻射校正與大氣校正。隨后，剔除了光譜中的噪聲波段，提取感興趣區域（ROI）的平均光譜反射率，確保所用光譜數據準確代表水稻冠層信息。此外，計算了多種常用植被指數（如NDVI、GNDVI和OSAVI等），為后續建模提供更加豐富和直觀的作物生長狀態指標。

為了進一步提高水稻產量分類模型的表現，研究結合了倒伏特征，通過對無人機影像的分析，提取出倒伏程度（輕度、中度、重度）及倒伏位置分布情況。

將經過預處理的光譜數據、植被指數以及倒伏特征數據整合在一起（圖2），并根據水稻品系進行標記。進行了兩種分析：品系內分析和品系間分析。在品系內分析中，從每個品系中隨機選取兩個重復樣本作為訓練數據，而將第三個重復樣本用作測試數據（圖3(a)）。在品系間測試中，從每個類別中選擇一個品系作為測試樣本，其余10個品系則被用作訓練樣本?？傮w而言，類別之間共有2（A類）×7（B類）×4（C類）=56種排列組合（圖3(b)）。為了降低測試誤差并提高驗證方法的可行性，這56種訓練集和測試集均被逐一分析。

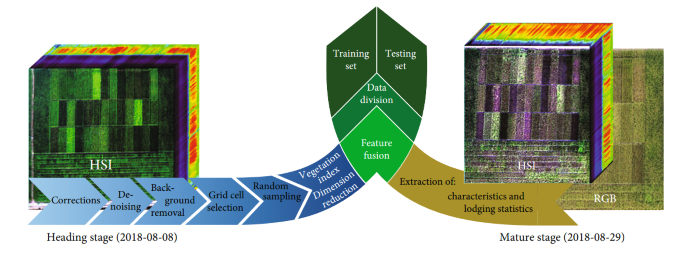

圖2：高光譜和RGB圖像處理流程及數據集構建。從抽穗期獲取的原始圖像經過多種失真校正后得到修正數據。提取參考光譜，并去除噪聲和背景。在網格單元和后續感興趣區域（ROI）選擇后，使用隨機像素計算植被指數。從成熟期提取的倒伏統計數據與光譜數據結合，形成訓練和測試集

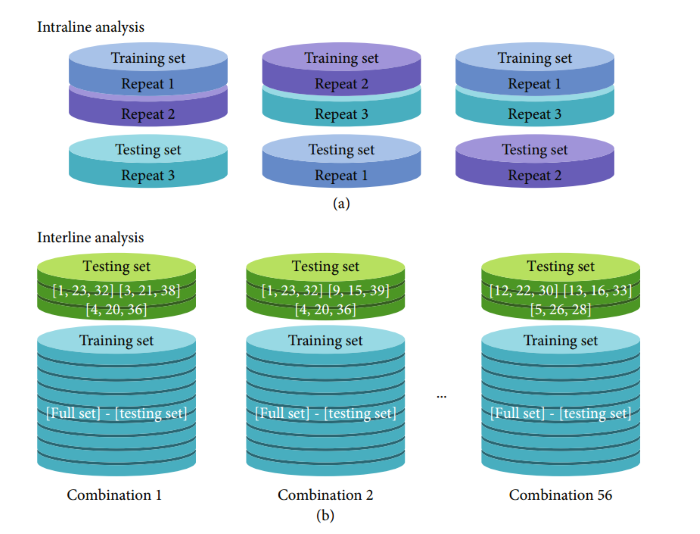

圖3：模型建立的樣本組合。圖中展示了用于品系內分析和品系間分析的重復樣本和品種排列的示意圖

基于篩選后的特征，研究將水稻樣本按照產量標準分為高產、中產和低產等級，并采用XGBoost（極端梯度提升算法）構建產量分類模型。并通過網格搜索方法確定了XGBoost算法的最佳參數。構建了3×3的混淆矩陣來分析預測結果，并計算了精確率和召回率。

結果

鑒于倒伏標注對于更準確的產量估算具有重要意義，測試是否可以不依賴人工標注，通過自動倒伏表型識別實現準確估算。為獲得足夠的訓練樣本，使用 RGB 相機（成本低于高光譜相機）采集了100 張倒伏圖像和 83 張非倒伏圖像。所有圖像被調整為統一尺寸（224 × 224）。隨后，從無人機航拍圖像中裁剪出倒伏區域和非倒伏區域（ROI），作為訓練數據集。最后，我們采用遷移學習、圖像增強技術，并使用基于 ImageNet 預訓練權重的 ResNet50 模型，結合 Adam 優化器進行模型訓練。模型的批次大?。╞atch size）為 8，學習率為 0.0001，訓練輪數（epoch）為 30，總迭代次數為 600。將訓練好的模型應用于39 個實驗地塊中 13 個品種的三次重復實驗進行倒伏識別（如圖4所示）。結果顯示，僅有2個倒伏單元被誤判為非倒伏單元，倒伏識別準確率達到了94.87%，這表明深度學習技術完全可用于水稻倒伏的自動識別。

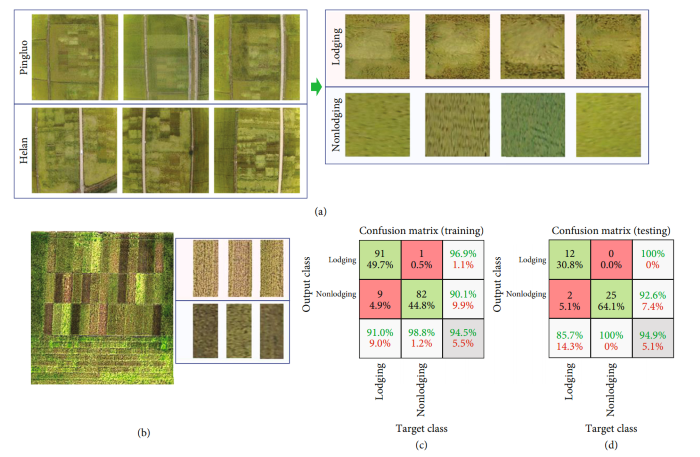

圖4. 利用微調技術實現水稻倒伏的自動識別。(a) 倒伏檢測模型的訓練數據，其中包含100張倒伏圖像和83張非倒伏圖像。(b) 來自39個實驗田塊的高光譜數據的偽彩色圖像（波段77、50和18）。根據種植區域截取感興趣區域（ROIs），以建立測試數據集，其中包含14張倒伏圖像和25張非倒伏圖像。(c) 模型在訓練數據上的混淆矩陣。(d) 模型在測試數據上的混淆矩陣

對五種機器學習算法進行了測試和比較，這些算法包括LDA（線性判別分析）、高斯核支持向量機（SVM）、AdaBoost、隨機森林（RF）和XGBoost。測試結果顯示，XGBoost的性能優于其他四種方法（圖5）。

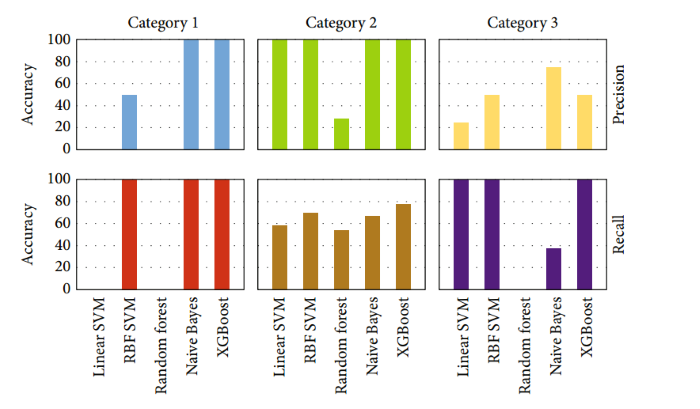

圖5：五種分類器（包括LDA、SVM、AdaBoost、RF和XGBoost）的測試結果

結論

該研究結合無人機高光譜影像數據與水稻倒伏特征，構建了基于XGBoost算法的水稻產量分類模型。研究結果表明，倒伏特征在模型中具有重要作用，單獨使用倒伏特征時模型準確率最高為69.32%，而將高光譜數據與倒伏特征結合后，模型分類準確率顯著提升。通過對不同算法的比較，XGBoost算法表現最佳，具有更高的預測準確性和泛化能力。此外，研究還利用深度學習方法實現了水稻倒伏的自動識別，準確率達到94.87%，為無人機高通量表型分析和智能化水稻育種提供了技術支撐。整體而言，該研究為大規模高產水稻品種篩選與精準農業生產提供了一種高效、低成本、非破壞性的遙感監測方法，并建議未來結合多傳感器與更多紋理及形態特征，進一步提升模型的適用性和智能化水平。
