GaiaSorter-Dual “蓋亞”雙相機全波段高光譜分選儀
GaiaSorter-Dual “蓋亞”雙相機全波段高光譜分選儀的核心部件包括： 350~2500nm 全波段光譜范圍的穹頂均勻光源、400~1000~2500nm 全波段光譜相機、大行程電控移動平臺（或傳送帶）、標準線性透射光源、計算機及控制軟件等部分。工作原理：通過光源照射在放置于電控移動平臺（或傳送帶）上的待測物體（樣品），樣品的反射光通過鏡頭后，會被光譜相機捕獲， 得到一維的影像以及光譜信息，隨著電控移動平臺（或傳送帶）帶動樣品連續運行，從而能夠得到連續的一維影像以及實時的光譜信息，所有的數據被計算機軟件所記錄，最終獲得一個包含了影像信息和光譜信息的三維數據立方體，數據在采集過程中，自動進行相機切換，自動進行平移臺掃描速度切換， 數據獨立保存和處理。通過對數據的分析，可進行針對果蔬的水分、糖酸度等內、外部信息以及其他類型物品（如塑料、煙草、巖石等）分級、分選所需信息的獲取，并通過后續的控制開發，從而實現對物品的全自動化分選。
“蓋亞”雙相機全波段高光譜分選儀系統優勢
1、配備全波段光譜相機（400nm-1000nm、900~1700或1000-2500nm）
2、光譜相機類型、電控平移臺掃描速度、文件保存路徑等自動切換功能
3、數據采集時實現相機的自動切換
4、雙相機數據文件的自動保存
5、近紅外相機噪聲壞點修復功能
6、自動光譜反射率校準

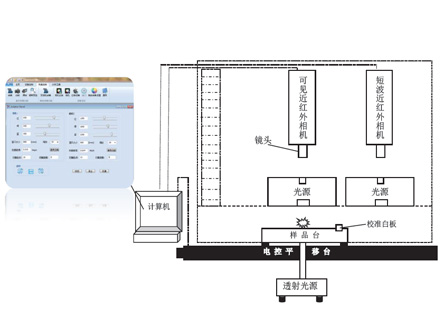

“蓋亞”雙相機全波段高光譜分選儀結構示意圖如下：
GaiaSorter -Dual“蓋亞”雙相機全波段高光譜分選儀的標準配置針對大小為300mm ( 長)*300 mm ( 寬)*100 mm ( 高) 的物品的測量，光譜范圍350nm~2500nm可同時搭載兩套不同波段相機，采用上下分體設計，樣品平移機構可更換為傳送帶裝置，實現批量的連續量測。
GaiaSorter-Dual可以搭載Image-λ“G”系列高光譜相機，也可搭載Gaiafield系列便攜式高光譜相機，相機具體規格參見相關產品規格表。
主機基本規格：
|

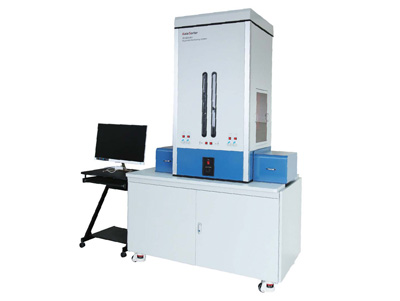

GaiaSorter-Dual“蓋亞”雙相機全波段高光譜分選儀主機
|
|
|
漫反射光源
|
穹頂光源
|
|
樣品空間尺寸
（長x寬x高，最大）
|
300mm×
300mm×
100mm
|
300mm×
200mm×
100mm
|
|
樣品臺配置
|
光學K9玻璃
（透射測試）
|
光學K9玻璃
（透射測試）
|
|
標準校準白板
|
300mm×
25mm×10mm
|
300mm×
25mm×10mm
|
|
光照空間均勻性
|
≥90%
|
≥95%
|
|
系統電源輸入電壓
|
AC 220V ±10%
|
AC 220V ±10%
|
|
均勻光源額定工作電壓
|
DC12V
|
DC12V
|
|
光源額定總功率
|
～400W
|
～800W
|
|
系統總功率
|
～500W
|
～1000W
|
|
工作距離
可調整范圍
|
100mm
～600mm
|
200mm
～600mm
|
|
樣品臺掃描行程*
|
800mm
|
800mm
|
|
系統輸出端口
|
USB、網線、串口等
|
USB、網線、串口等
|
|
注*：工作距離調整范圍為100mm~600mm，測試不同物體和使用不同款相機升降高度不一樣；
|

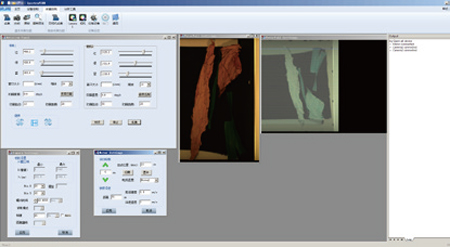

雙相機軟件界面：
