近端成像光譜在器官尺度上定量水稻穗腐病的嚴重程度

水稻穗腐?。≧ice spikelet rot disease, RSRD）是一種主要由Fusarium proliferatum引起的真菌病害。RSRD具有很強的傳染性，由于有毒病原體的存在，導致水稻產量和品質顯著降低。因此，在侵染早期有效準確地評估病害嚴重程度，對于抑制病害傳播和最大限度地減少對水稻生產的潛在損害至關重要。遙感技術可作為監測作物病害的有效和非破壞性方法。

目前利用成像光譜的相關研究仍集中在病害識別或病害嚴重程度（Disease severity, DS）的分類上。很少有研究明確探究病害的光譜反應和利用空間信息來追蹤病害的發展歷程。同時，以往研究多集中于特定生長階段的病害監測，較少涵蓋成熟階段，并且缺乏對感染早期階段的監測研究。

本文的研究目標是利用近距離成像光譜技術確定水稻穗在多個生育期對RSRD的光譜響應，構建一個新的適用于多個生育期RSRD病情嚴重度量化的光譜指數（Spectral index, SI），并與現有的光譜指數進行比較，評估新指數在DS量化和制圖中的作用。

南京農業大學程濤教授團隊選取了江蘇常見的8個粳稻品種種植于24個2 m × 3 m大小的地塊。獲取抽穗期、開花期和灌漿期的5-8個感染穗放置于背景板上以進行成像光譜數據采集。高光譜成像系統為一個搭載有數碼相機（EOS 80D, Canon）和推掃式可見光/近紅外高光譜相機（GaiaField-V10E, 江蘇雙利合譜公司）的自動線性掃描平臺（HSIA-MScope-X, 江蘇雙利合譜公司）。

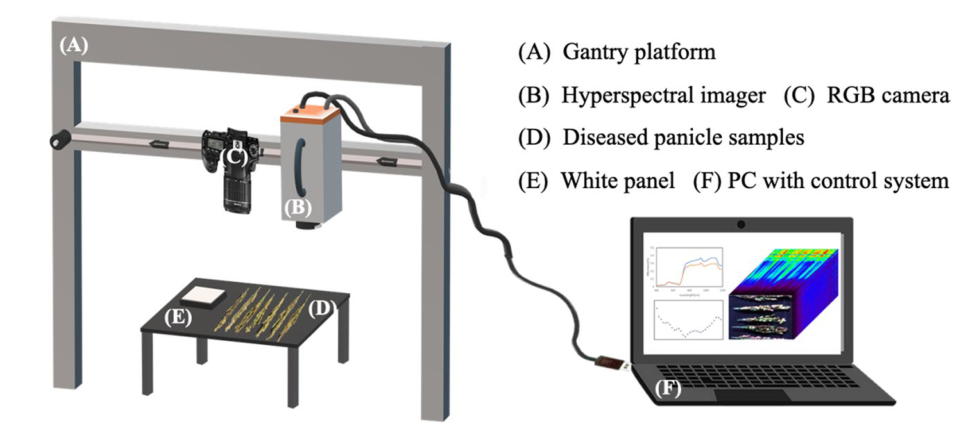

圖1 在光照條件下獲取水稻穗RGB和高光譜影像的實驗裝置

為了獲取定量化的RSRD，首先對RGB影像進行顏色空間轉換，然后利用Lab顏色空間用于背景去除以及RSRD識別（該空間中“L”表示亮度，“a”和“b”表示顏色對抗的維度）（圖2B）。通過通道b和局部閾值去除背景后，進行形態學細化，然后利用通道a和局部閾值將穗像素分為感染穗像素和健康穗像素。

其中，n_d和N分別是感病像素數和每個樣本的所有像素數。

隨著病害的發展，VNIR光譜曲線逐漸變平。為了提高所提取特征的靈敏度，將多個波段組合在一起來表示反射率曲線逐漸平坦的趨勢（圖2C）。因此選擇雙差指數（DD）的形式來描述變異強度，公式如下所示。其中，R_λ1、R_λ2、R_λ3為吸收谷或反射峰的敏感帶反射率，按波長的遞增順序排列。

利用如下步驟確定構建DD的三個波段：

（1）計算反射率和DS值之間的斯皮爾曼相關系數；

（2）將波段分為正相關和負相關區域；

（3）選取各區域相關性最強的波段，以在相關區域上形成若干備選特征（圖3）。在紅光區和近紅外區主要選擇了各階段對RSRD嚴重程度敏感的共同波段，以保證指數對RSRD敏感性的一致性。同時為增強對感病早期的敏感性，采用抽穗期保留的3個代表性波段構建3個候選指標。通過R²的值，確定RSRI（Rice spikelet rot index）方程如下所示。

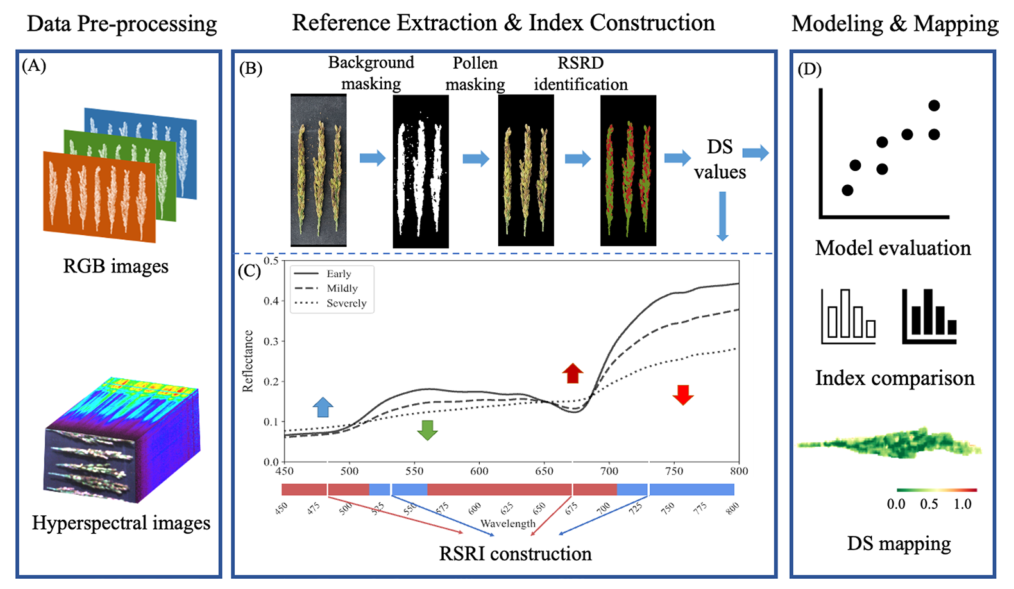

圖2 RSRI構建、DS量化和DS映射過程的技術流程圖。數據預處理（A）；DS提?。˙）；指數構建（C）；建模與映射（D）

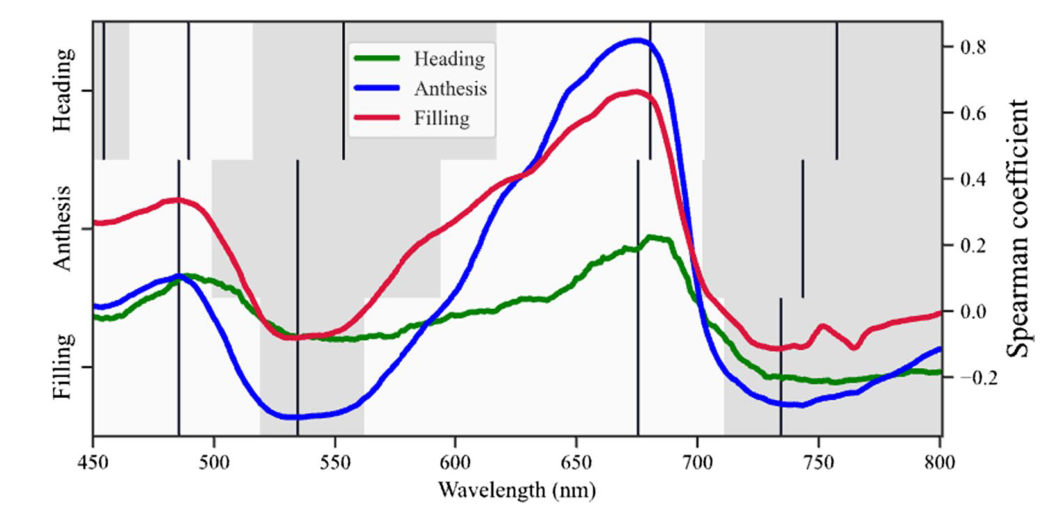

圖3 不同生長階段DS與波長反射率之間的Spearman相關系數

灰色和白色背景分別代表負相關和正相關

黑色的垂直線對應于每個灰色或白色相關區域的最大相關系數
