GaiaField高光譜相機培訓

用戶單位：武夷學院

培訓時間：2023年03月13日至14日

應用方向：農業病蟲害檢測

本次培訓在武夷學院實驗室開展，講解高光譜的原理及應用，培訓設備操作，測試植物葉片光譜數據。本次培訓產品為雙利合譜自主研發生產的便攜式高光譜成像系統GaiaField Pro-N17E-HR。武夷學院相關成員全程參與培訓。

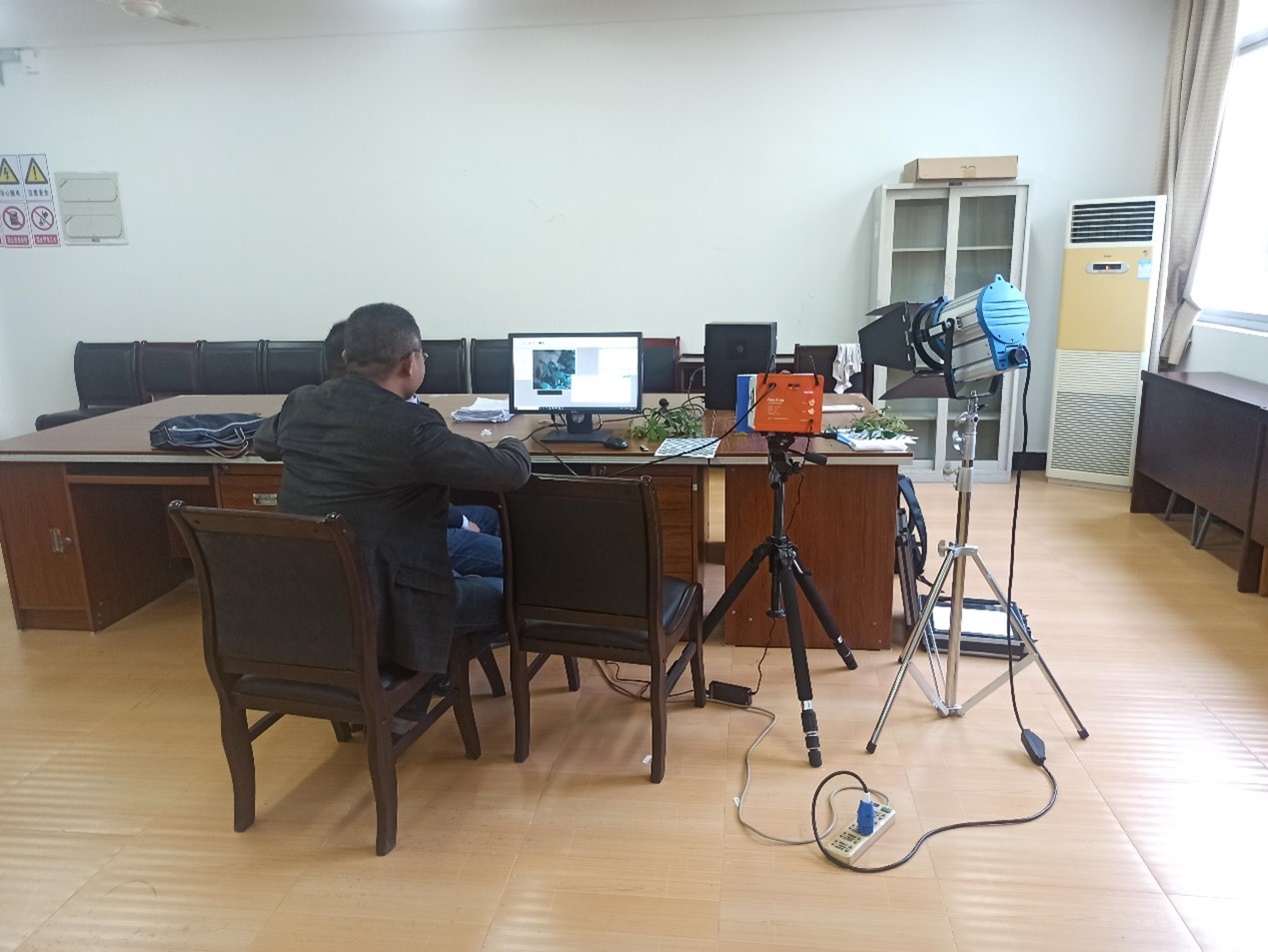

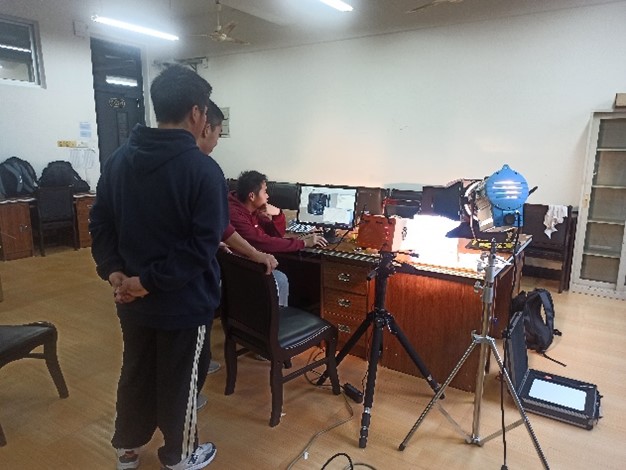

培訓人員現場操作高光譜相機

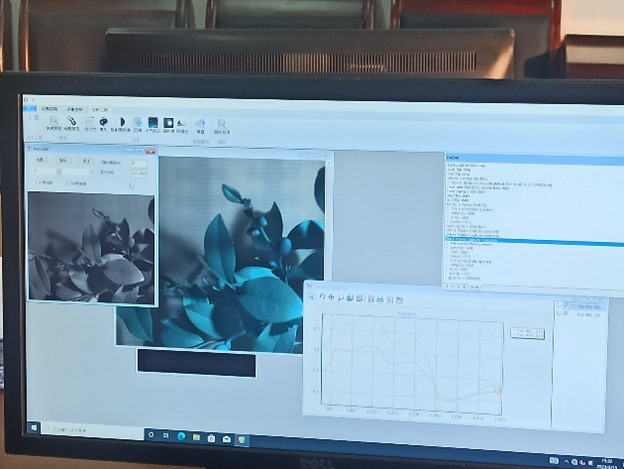

植物葉片光譜測試

經過驗收培訓測試后，GaiaField Pro-N17E-HR可以滿足應用測試要求，老師及學生可以熟練使用此款相機

GaiaField系類便攜式高光譜成像儀的主要功能

1. 透視射光柵，內置推掃式成像，無需外接電控轉臺或振鏡等運動裝置
2. 一鍵實現自動曝光、自動調焦、自動掃描速度匹配、自動獲取高光譜影像
3. 支持Android、IPad、Iphone無線連接遙控（GaiaField Pro獨有）
4. 輔助取景攝像頭實現真正的所見即所得
5. 內置電池，可連續工作4小時以上
6. 單幅圖像采集只需9秒左右
7. 自動暗背景單幀數據采集
8. 數據預覽及校正功能：輻射度校正、反射率校正、區域校正
9. 數據格式完美兼容Evince、Envi等第三方數據分析軟件
10. 支持Win7-32位或64位系統
11. 防塵防水功能（防塵等級IP5，防水等級IP1）

與目前的國內外現有的便攜式高光譜成像儀相比，GaiaField Pro-V10E獨有的軟硬件功能如下：

● 輔助攝像頭功能

● 通過輔助攝像頭觀察目標拍攝區域

● 當前狹縫位置指示

● 選擇自動曝光與自動調焦區域，直觀方便，僅需鼠標即可完成操作。

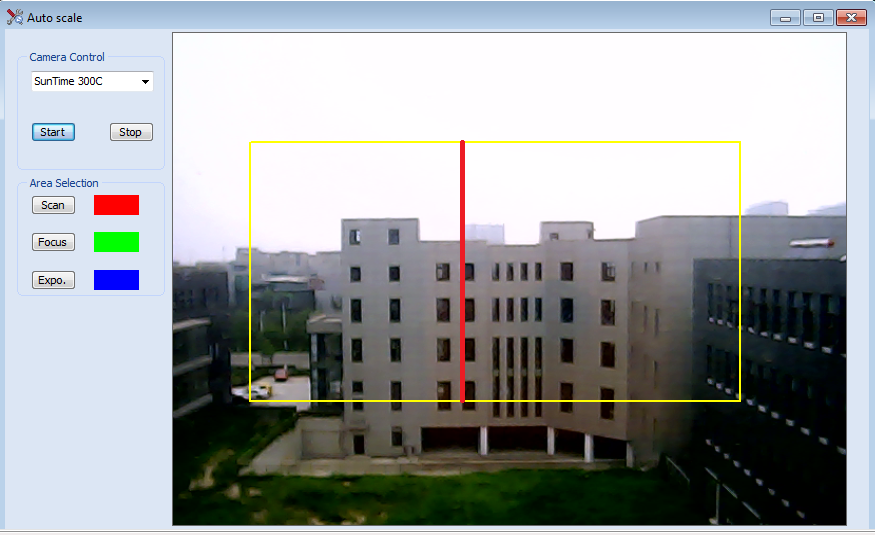

圖3  輔助攝像頭觀察目標拍攝區域

自動調焦功能

1. 業內首創自動調焦技術，解決了傳統手動調焦方式調焦不易判斷和操作不便的問題。
2. 通過自動調焦實現對物距的測量

傳統光譜相機進行調焦時，需要使用者在調焦的同時，觀察采集屏幕，通過判斷圖像邊界的銳利程度來完成操作。操作復雜，效率低。即使有經驗的使用者也難以手動調整至最佳狀態。卓立自主研發的自動調焦模組與算法，使以上問題得到了根本解決。每位使用者僅需單鍵操作，15秒內系統將自動完成對焦，無需任何額外知識，只需一次單擊即可全自動完成。

3. 通過自動對焦功能的實現，還可以有效測量物距，進而實現掃描速度自動匹配

自動掃描速度匹配、自動曝光

1. 自動曝光：根據當前光照環境，進行曝光測試，獲得精準的曝光時間。在得到最佳信噪比的同時，又可避免過度曝光造成數據作廢。同時軟件具有實時過度曝光監視功能。

自動掃描速度匹配：根據當前的曝光時間等參數，進行測試拍攝，得到實時幀速，進而計算出合適的掃描速度。從而避免了掃描圖像的變形（掃描速度快，圖像壓縮；掃描速度慢，圖像拉伸）
